Portfolio Fabricación Mecánica y Planta Sostenible

Ingeniería completa, de la idea a la piezas

Desarrollo de proyectos industriales combinando CAD/CAM, Siemens NX, inventor Pro, Mecanizado convencional y CNC, Impresión 3D y Automatización neumática.

El objetivo: soluciones eficientes, sostenibles y visualmente cuidadas, listas para enseñar a empresas industriales y de ingeniería.

Siemens NX Torno CNC Fresa convencional Fresa CNC Impresión 3D Automatización neumática Plantas sostenibles

Mobiliario y oficina en Siemens NX

Diseño y modelado de una oficina completa: mobiliario, iluminación y distribución del espacio, teniendo en cuenta ergonomía y eficiencia energética.

Vista general oficina NX — Vista general de la oficina diseñada en NX.

Zona de comedor y descanso para el personal.

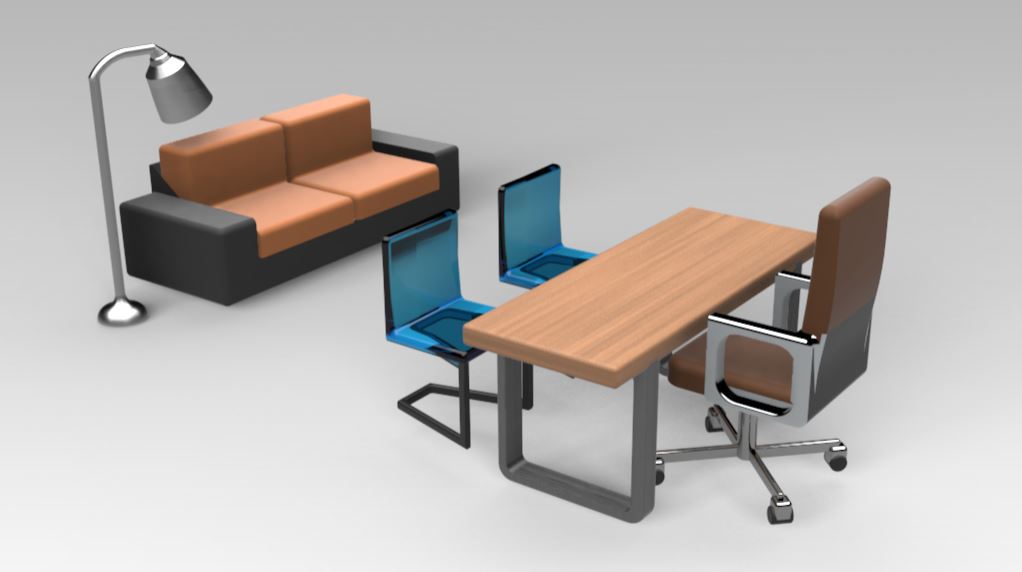

Zona de estudio — Puesto de trabajo y estudio con iluminación integrada.

Puesto operativo — Puestos operativos optimizados para flujo de trabajo.

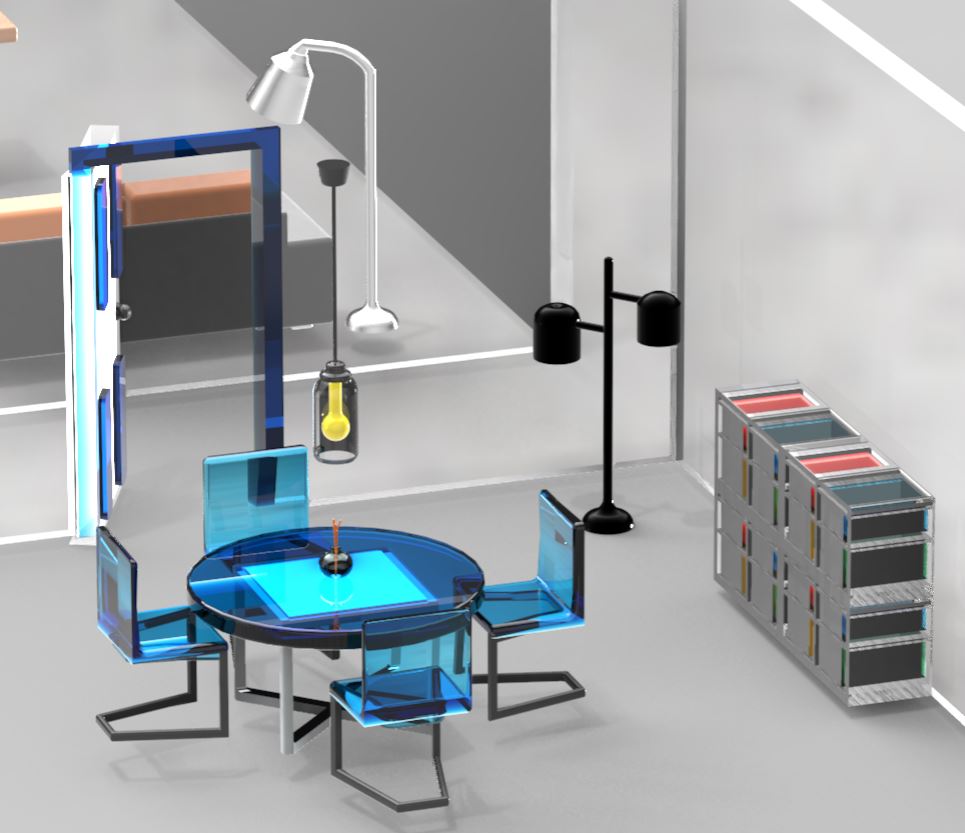

Sala de reuniones con mobiliario diseñado a medida.

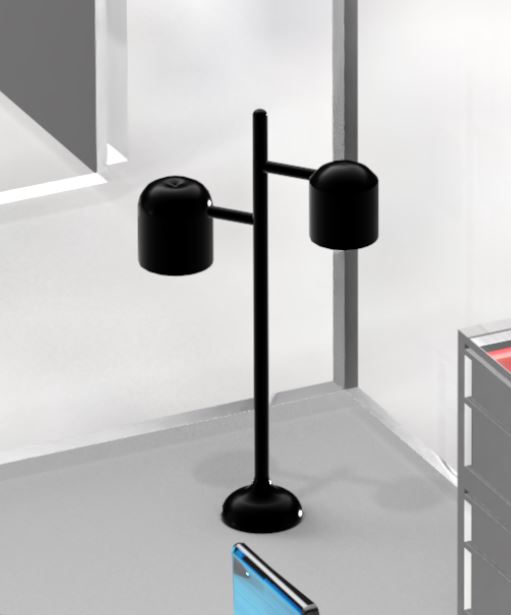

Detalle iluminación — Detalles de iluminación y acabados interiores.

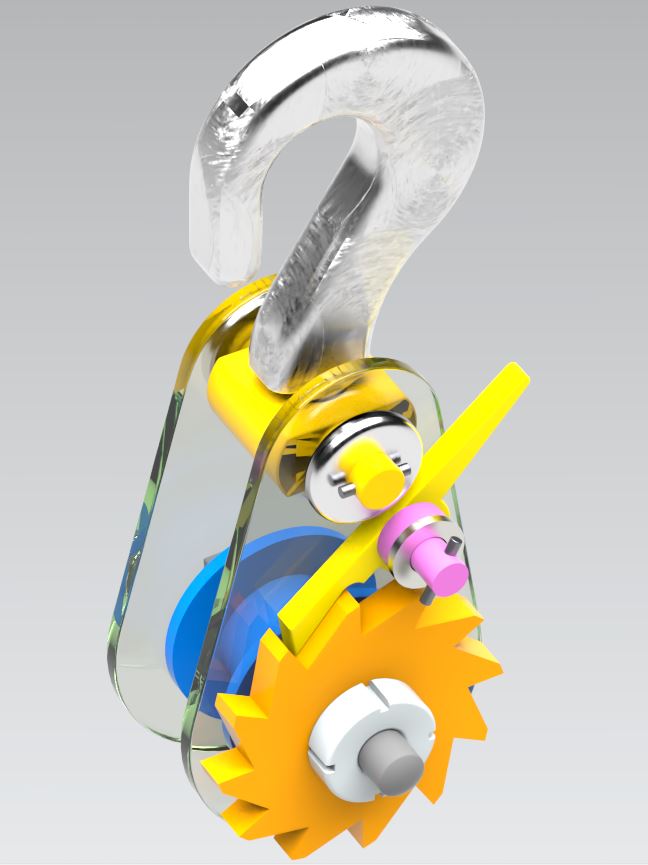

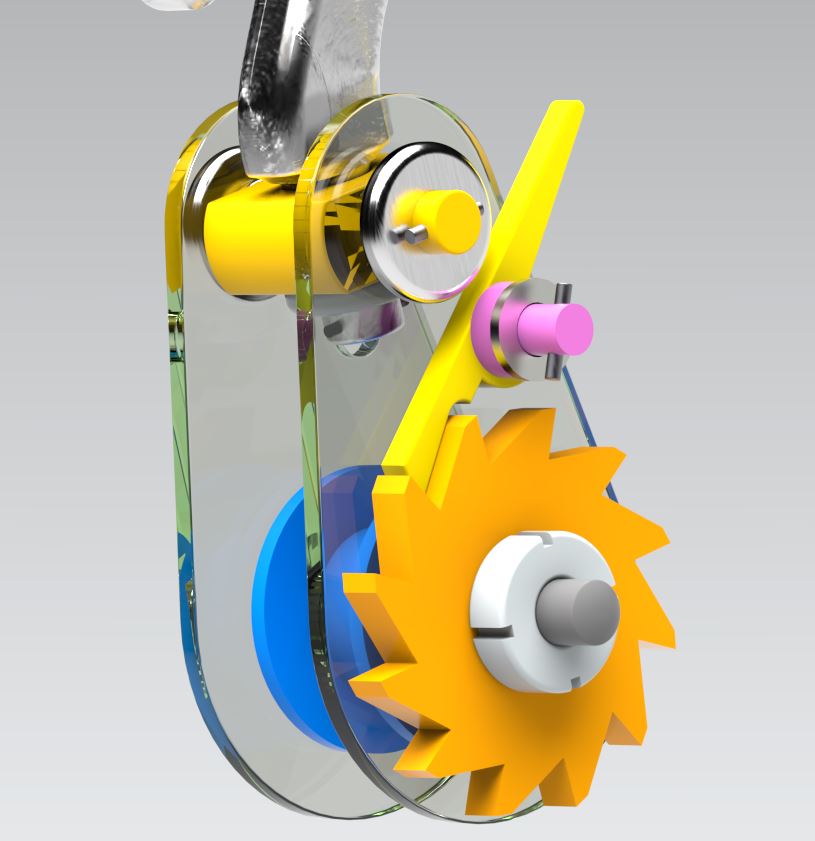

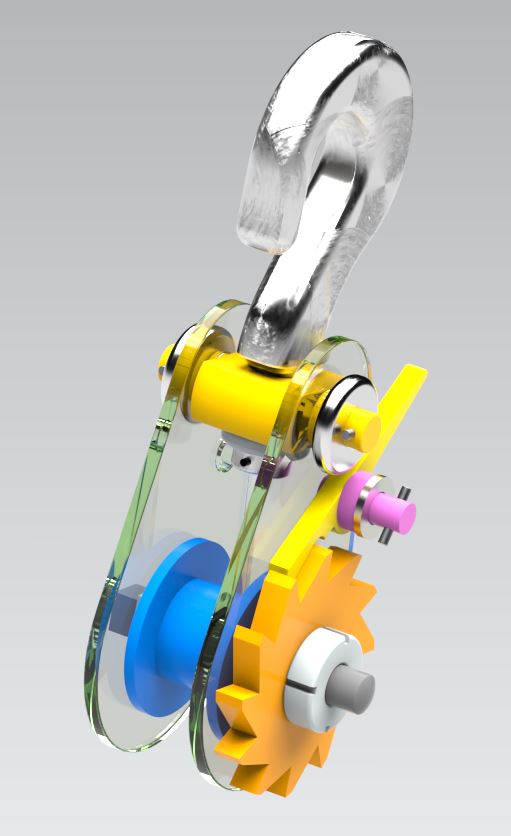

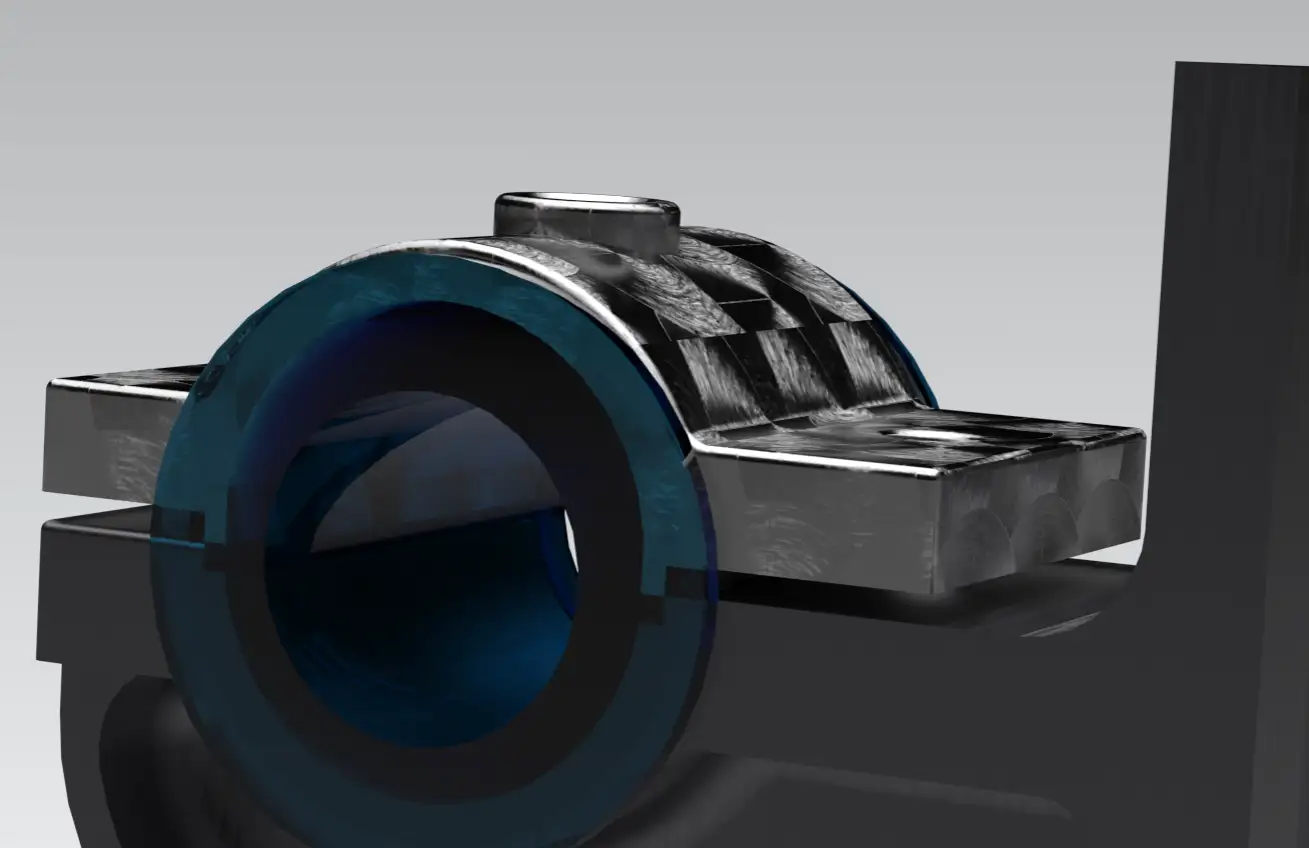

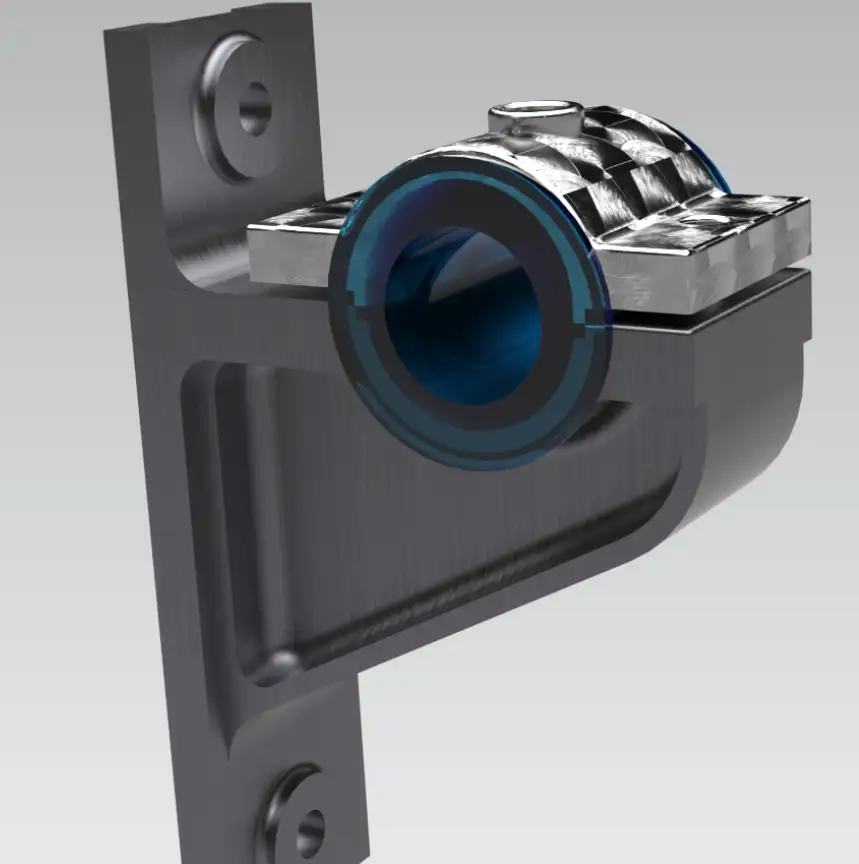

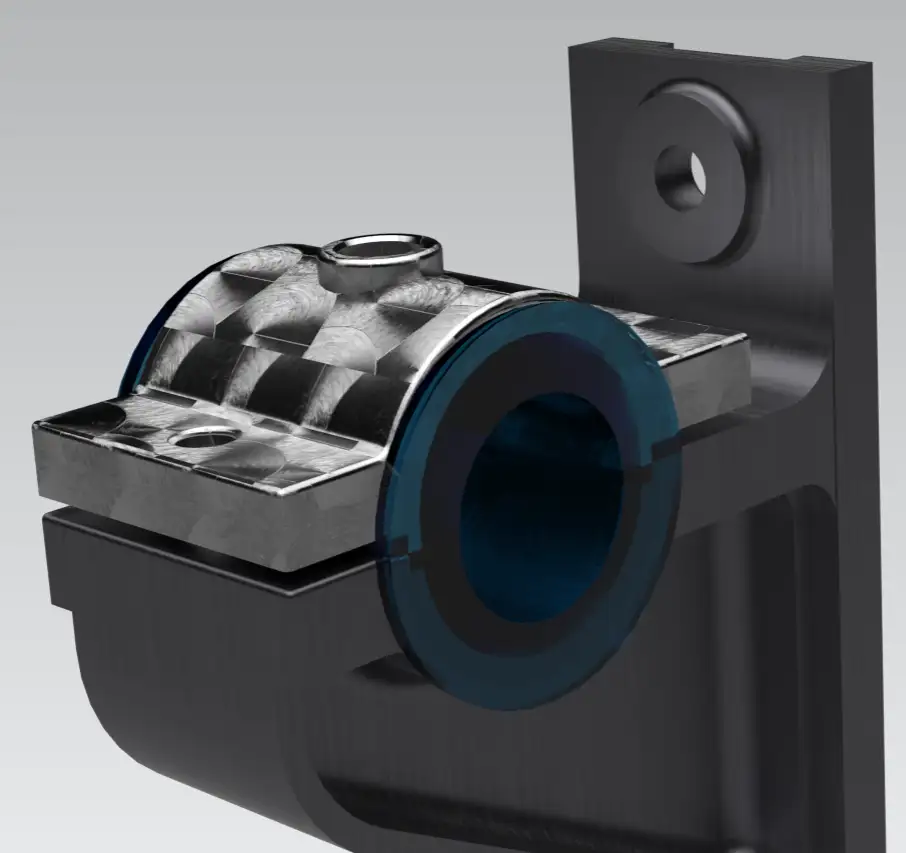

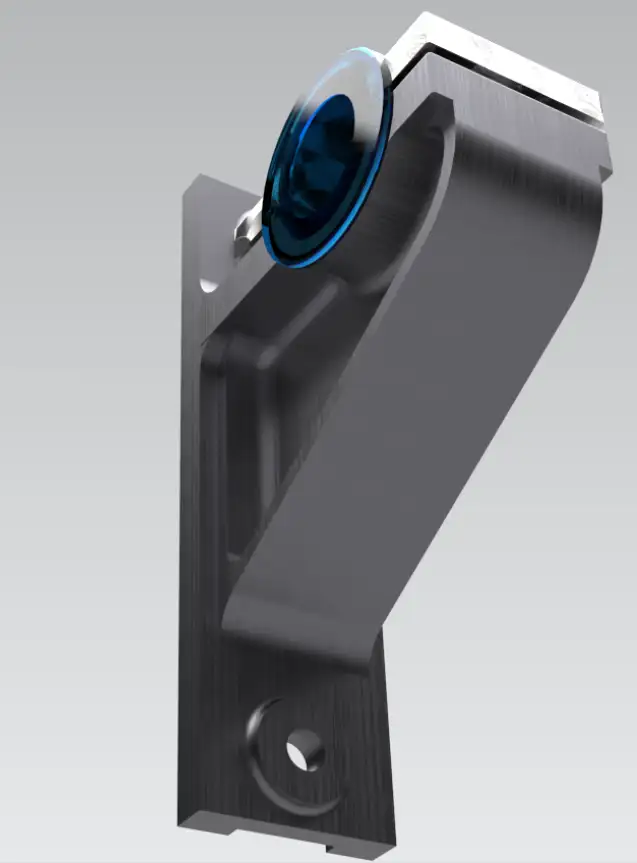

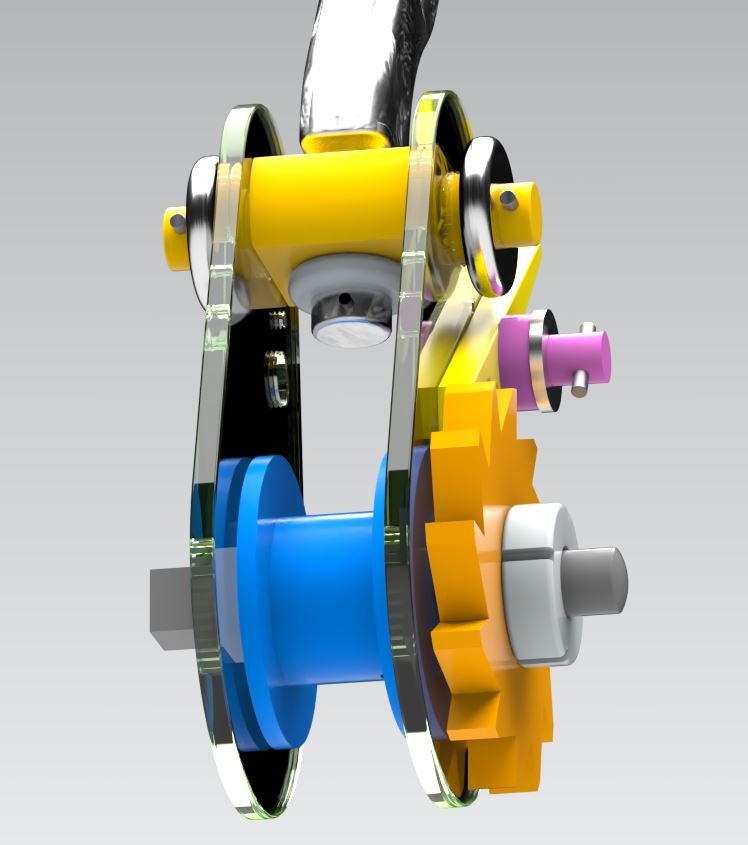

Conjunto trócola y soporte

Modelado de un conjunto mecánico en Siemens NX, generación de planos y posterior fabricación de piezas ajustadas y montadas.

El trabajo incluye definición de tolerancias, elección de materiales y verificación dimensional tras el mecanizado.

Piezas de mecanizado

Piezas realizadas en torno convencional, torno CNC, fresadora y fresa CNC, mostrando diferentes operaciones: cilindrado, roscado, refrentado, grabado y formas libres.

Ajuste y uniones

Piezas ajustadas manualmente para garantizar uniones precisas y movimientos suaves entre componentes.

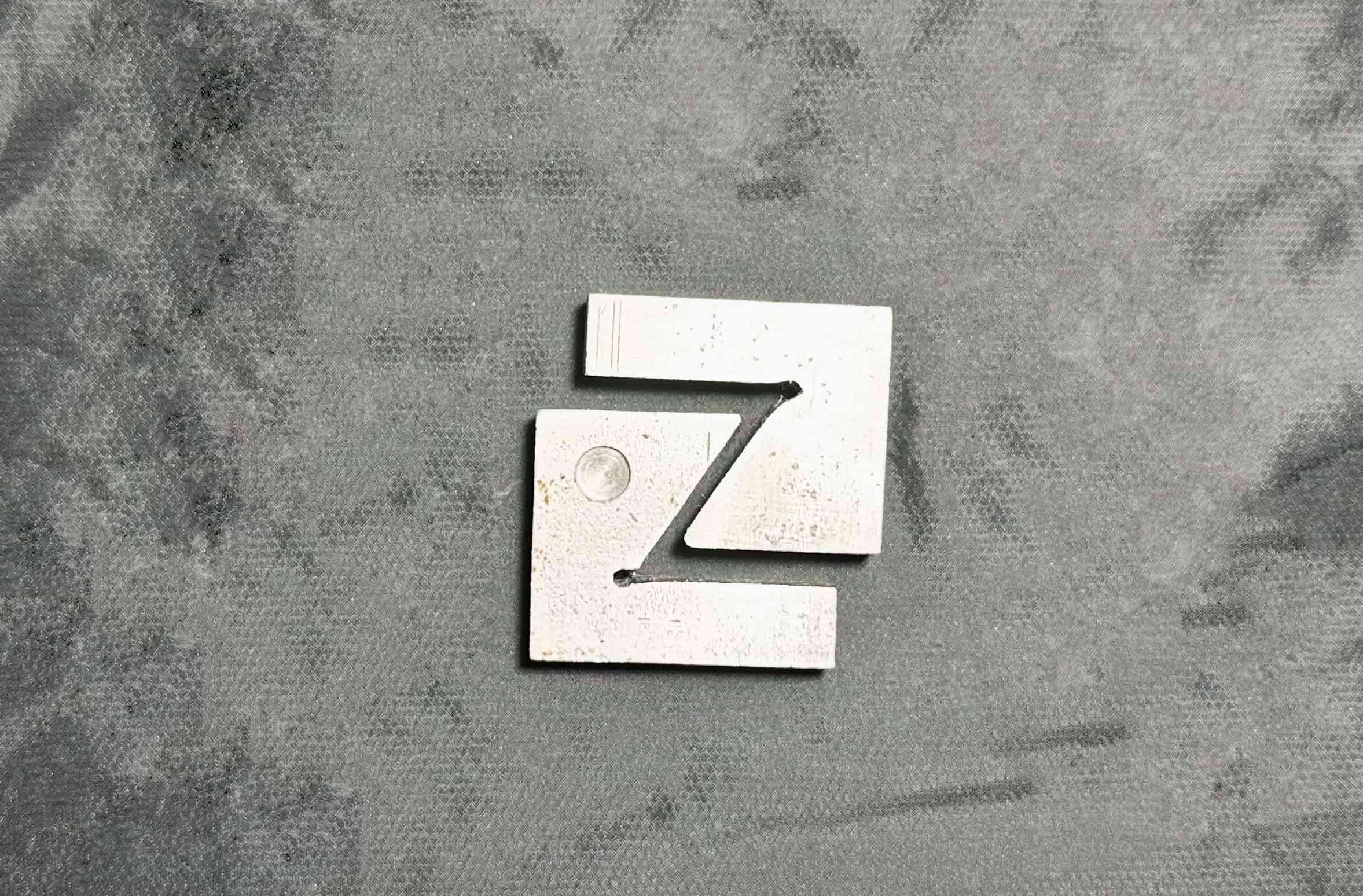

Conjunto de ajuste 1 — Conjunto mecanizado para encaje y ajuste por superficies planas.

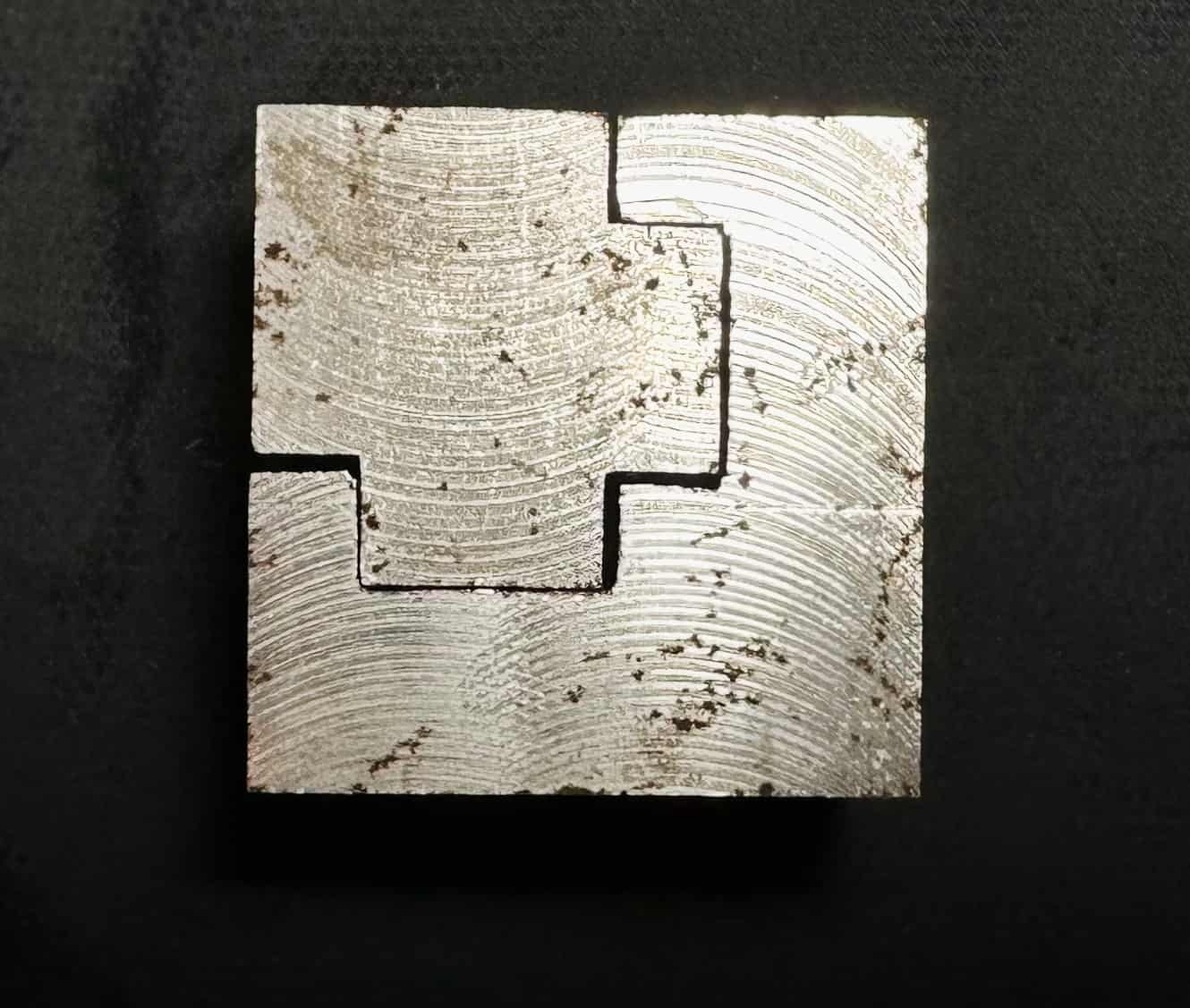

Conjunto de ajuste 2 — Detalle de superficies de apoyo y tolerancias de montaje.

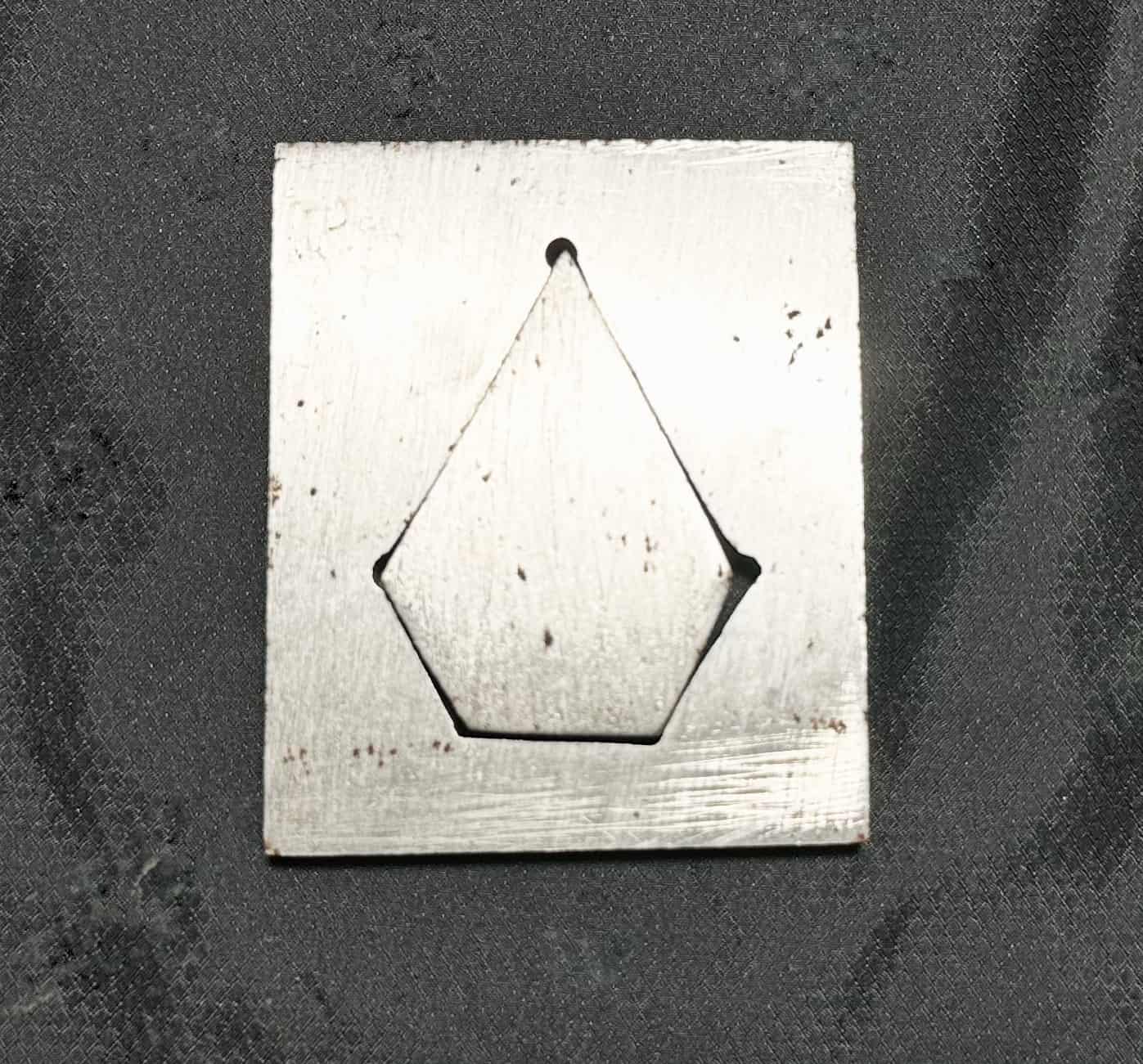

Conjunto de ajuste 3 — Acabado final tras el proceso de desbaste y acabado.

Fresadora convencional

Piezas prismáticas y cavidades generadas mediante fresadora, controlando planos, caras paralelas y radios de transición.

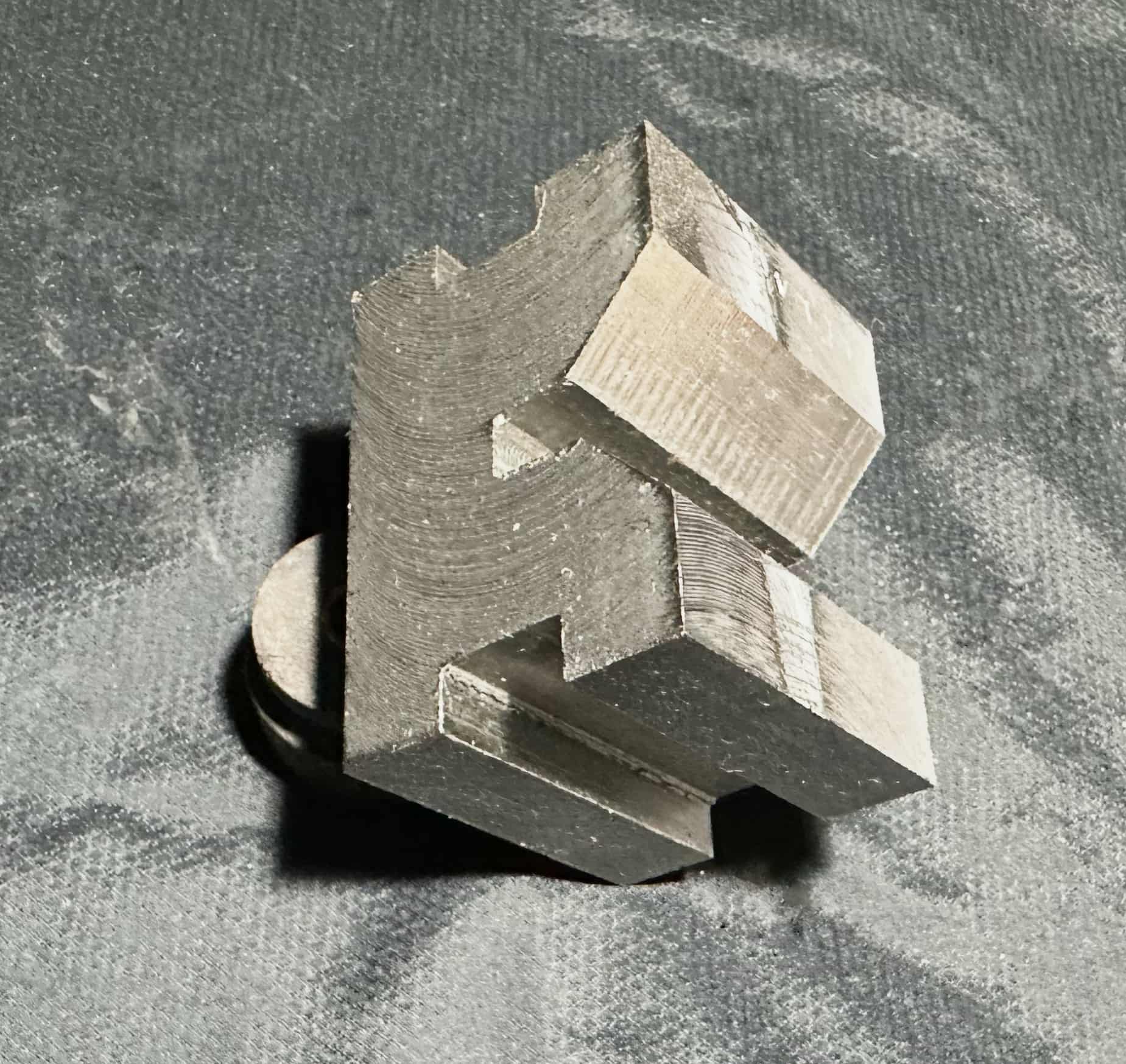

Pieza fresada 1 — Cavidades escalonadas para entrenamiento de recorridos de fresa.

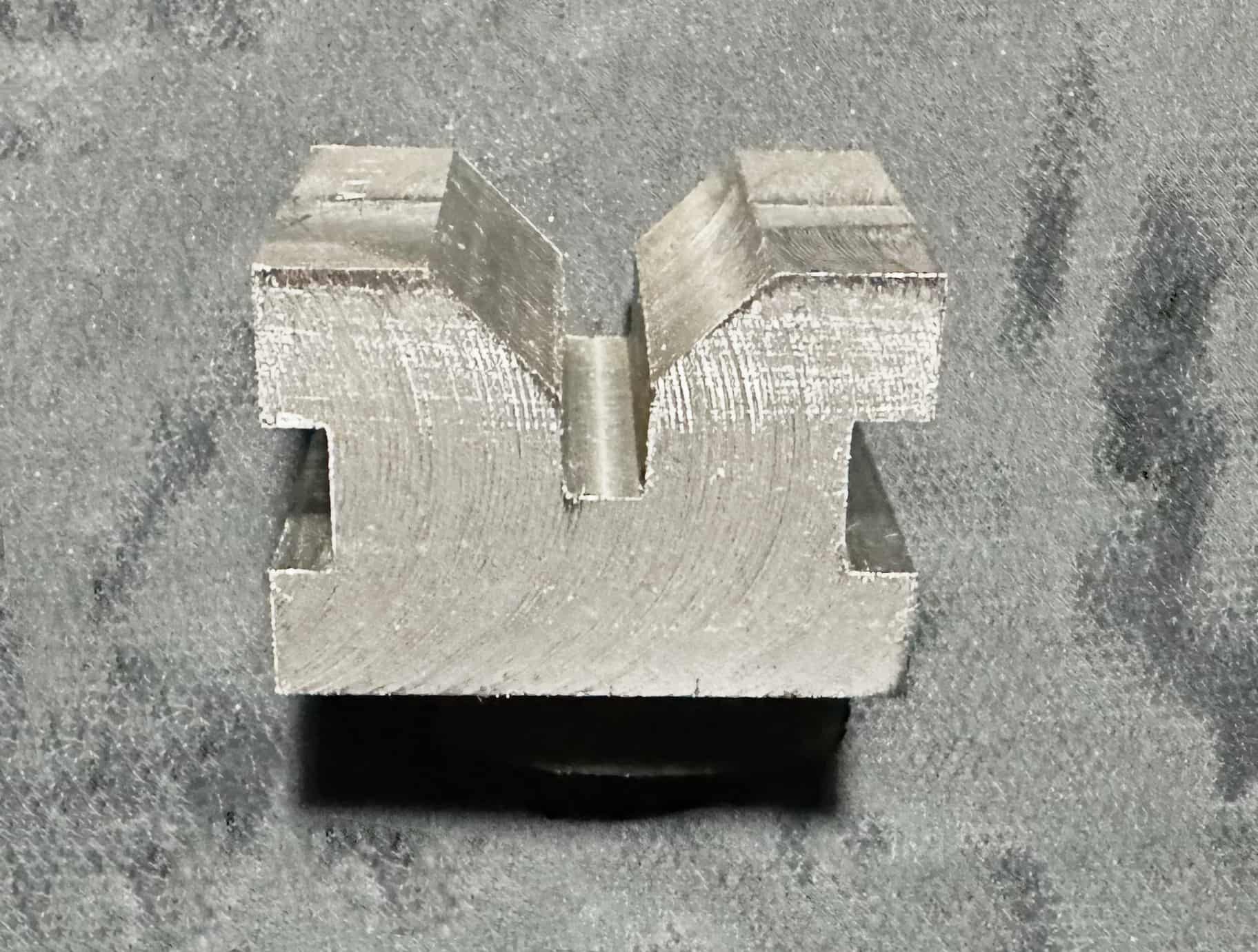

Pieza fresada 2 — Perfil complejo con diferentes profundidades y radios.

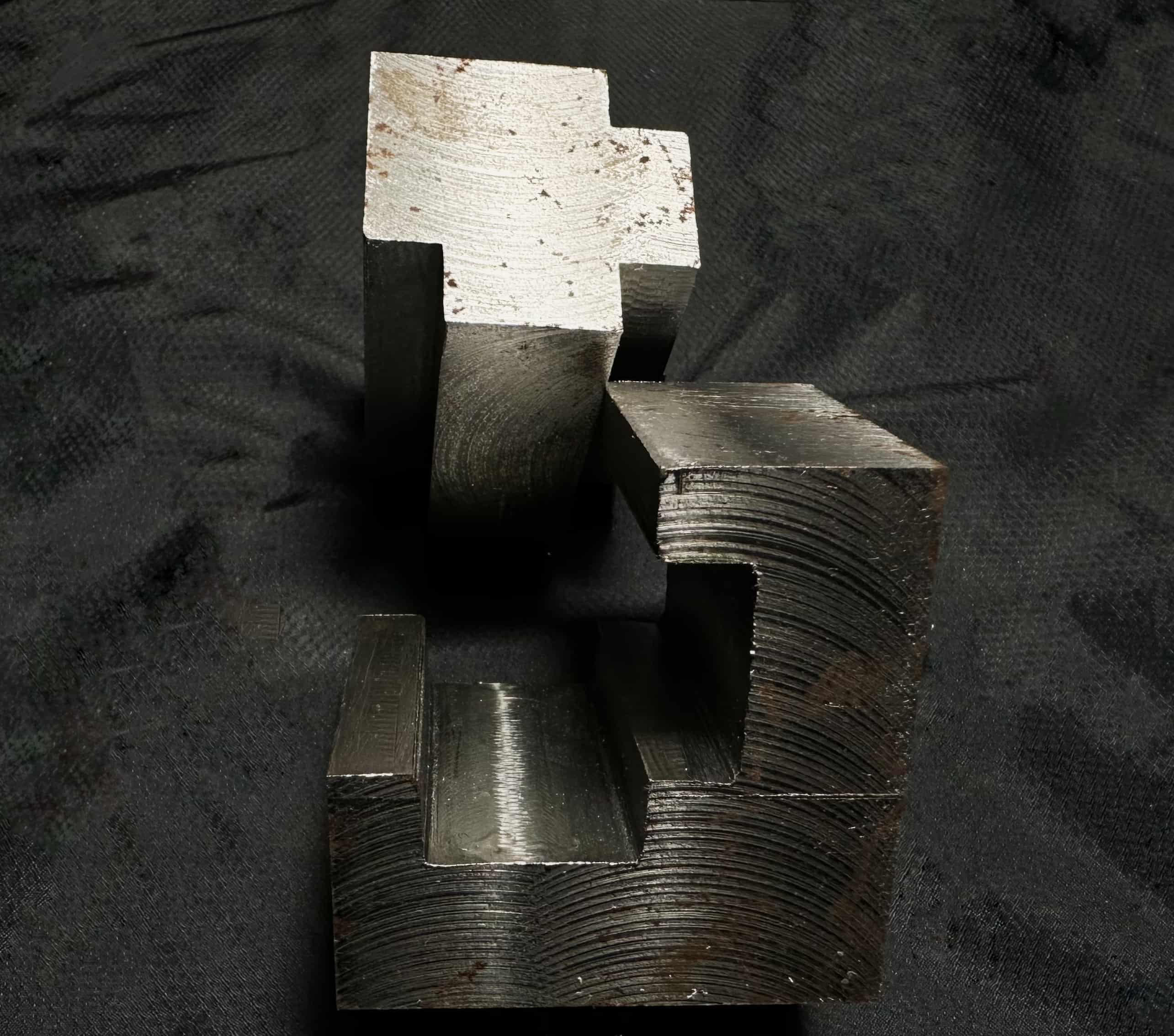

Pieza fresada 3 — Acabado superficial uniforme tras varias pasadas de desbaste y acabado.

Fresa CNC · Grabados en aluminio

Grabado de escudos y logotipos sobre bloques de aluminio, trabajando con trayectorias 2.5D de alta precisión para mostrar la capacidad de detalle.

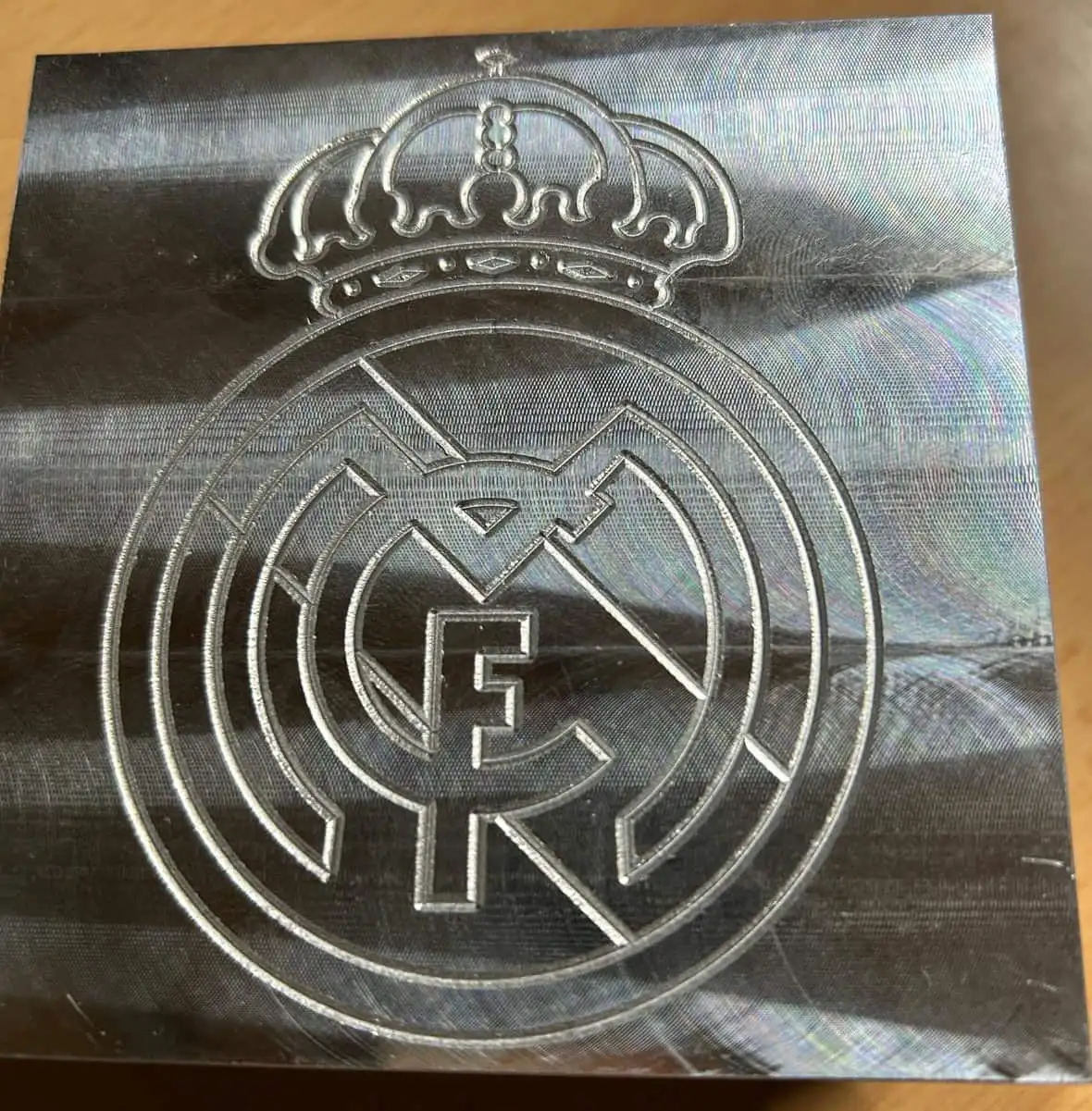

Escudo grabado 1 — Escudo deportivo con contornos finos y múltiples niveles.

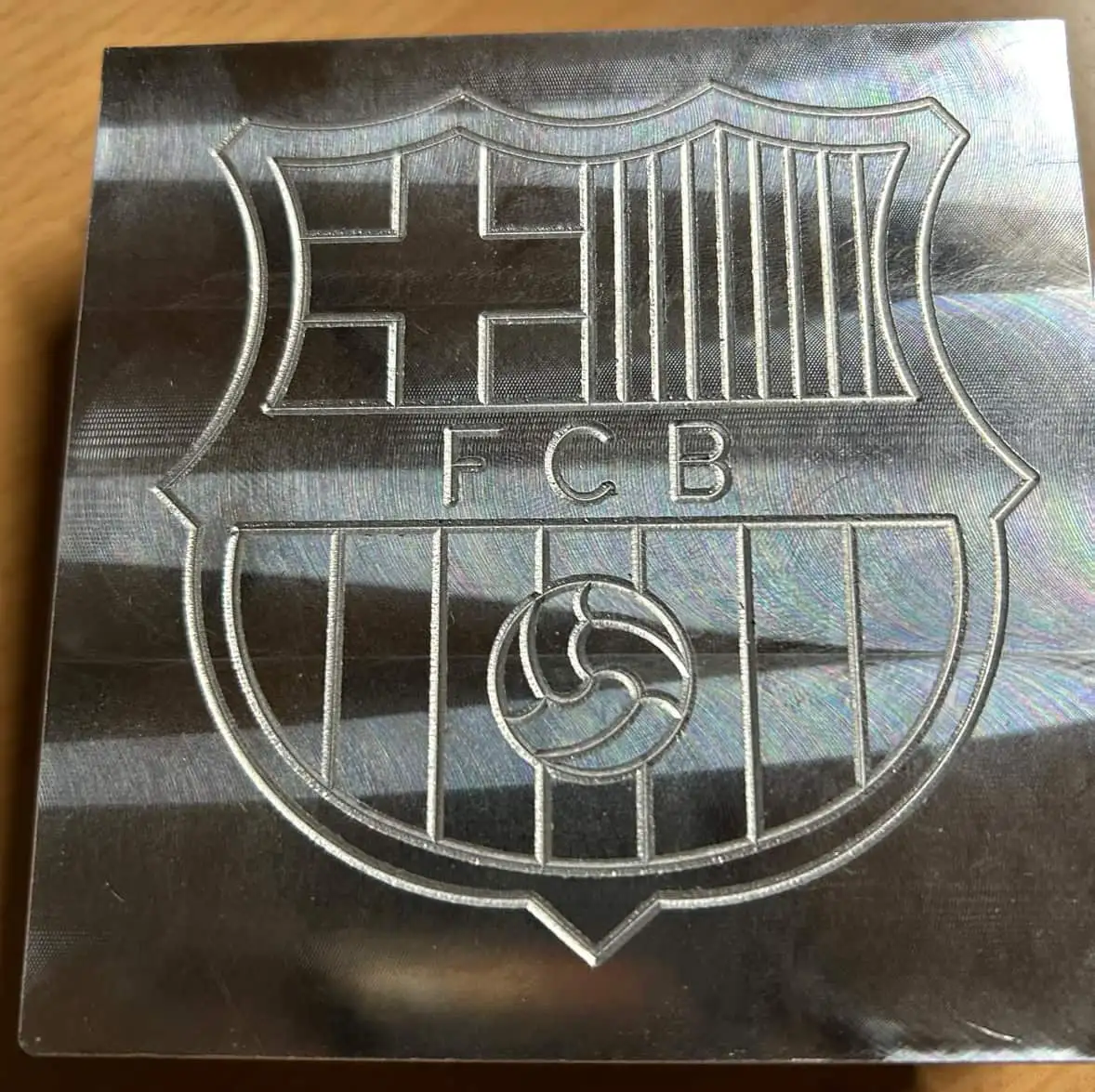

Escudo grabado 2 — Grabado con cambios de profundidad y radios pequeños.

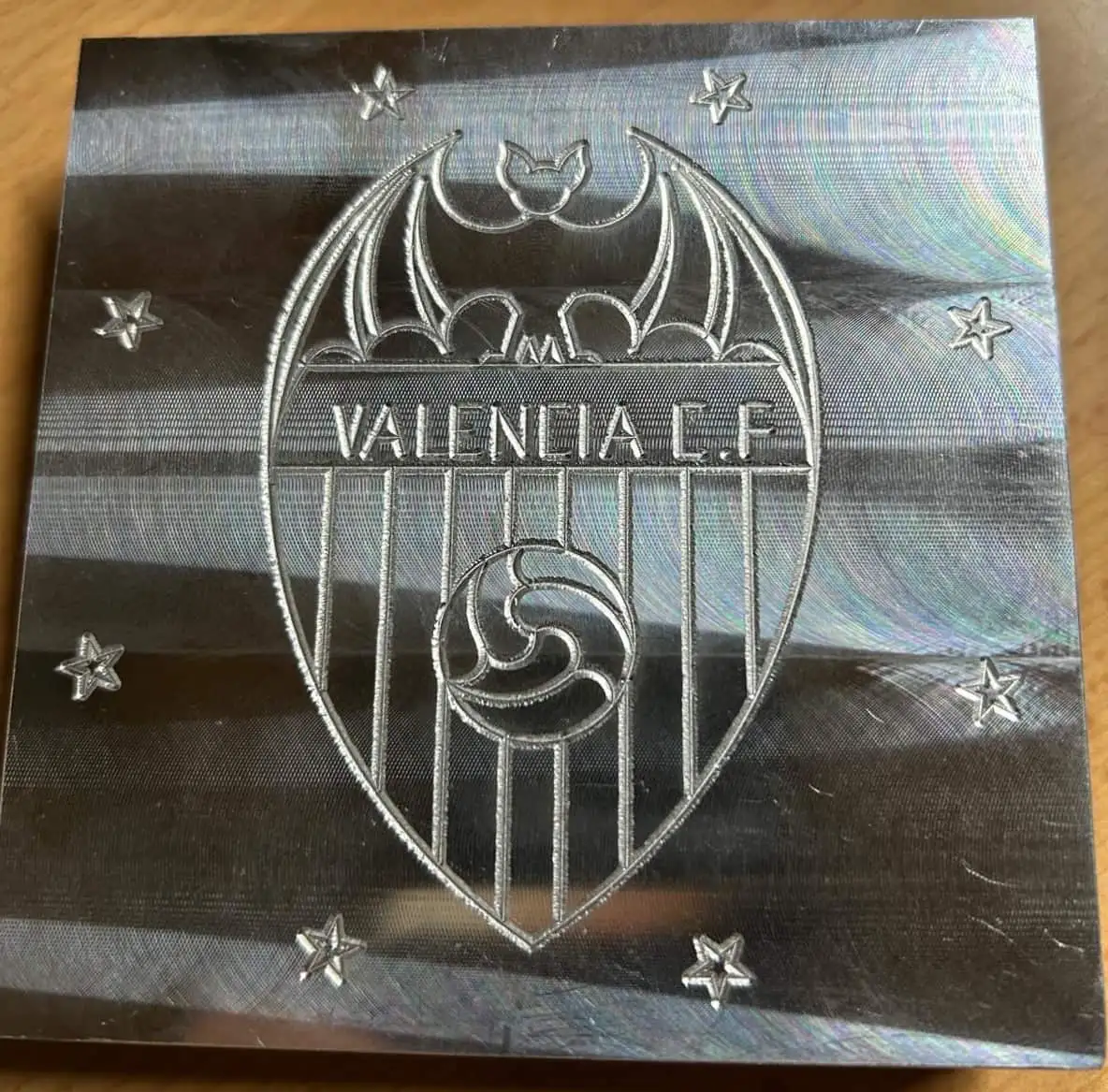

Escudo grabado 3 — Trabajo de detalle sobre superficies pulidas.

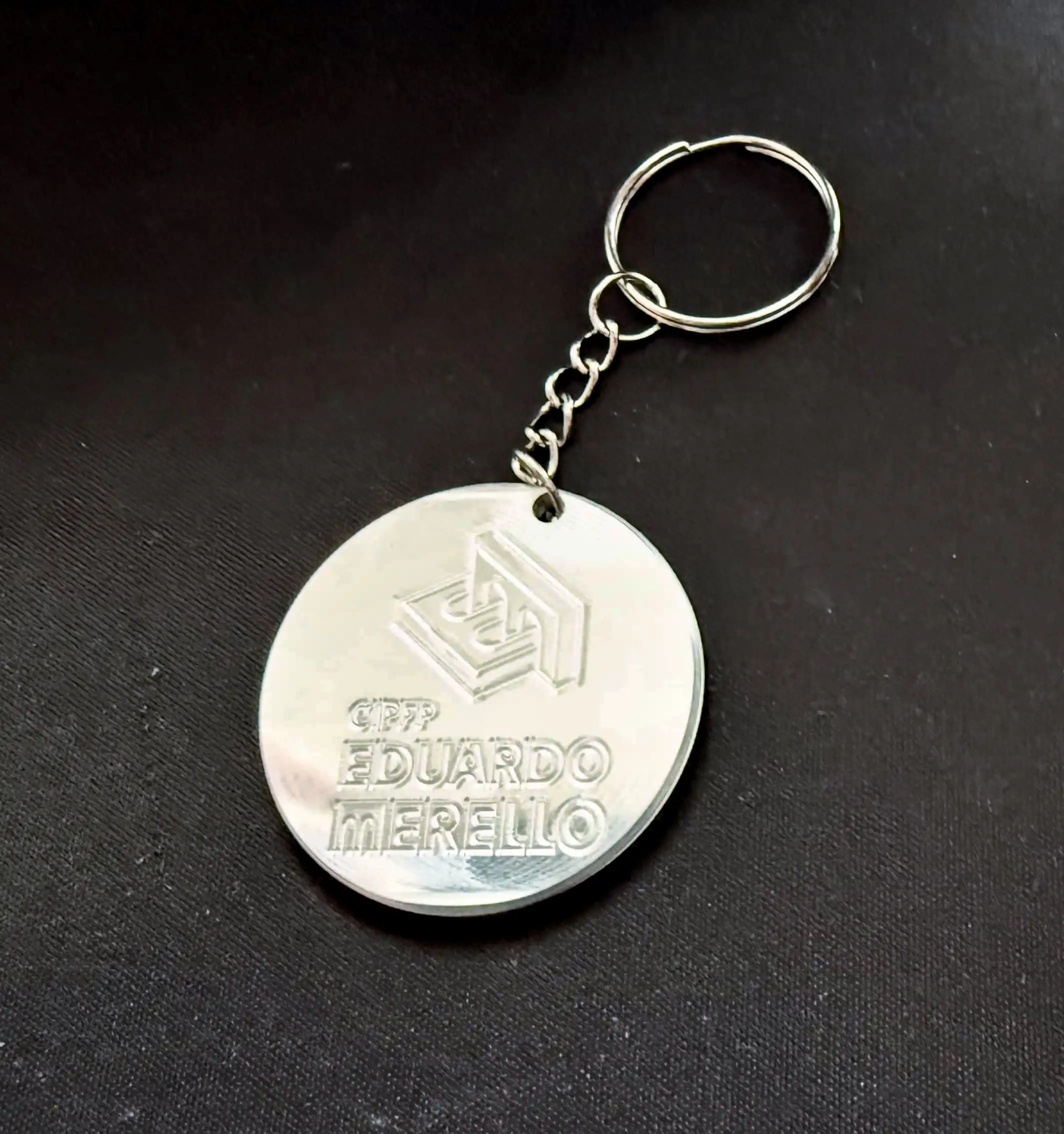

Llavero centro — Llavero corporativo mecanizado en aluminio y pulido.

Torno convencional

Piezas cilíndricas con roscas exteriores, taladros y operaciones de moleteado para obtener superficies de agarre.

Pieza torneada 1 — Ejes escalonados con diámetros y chaflanes controlados.

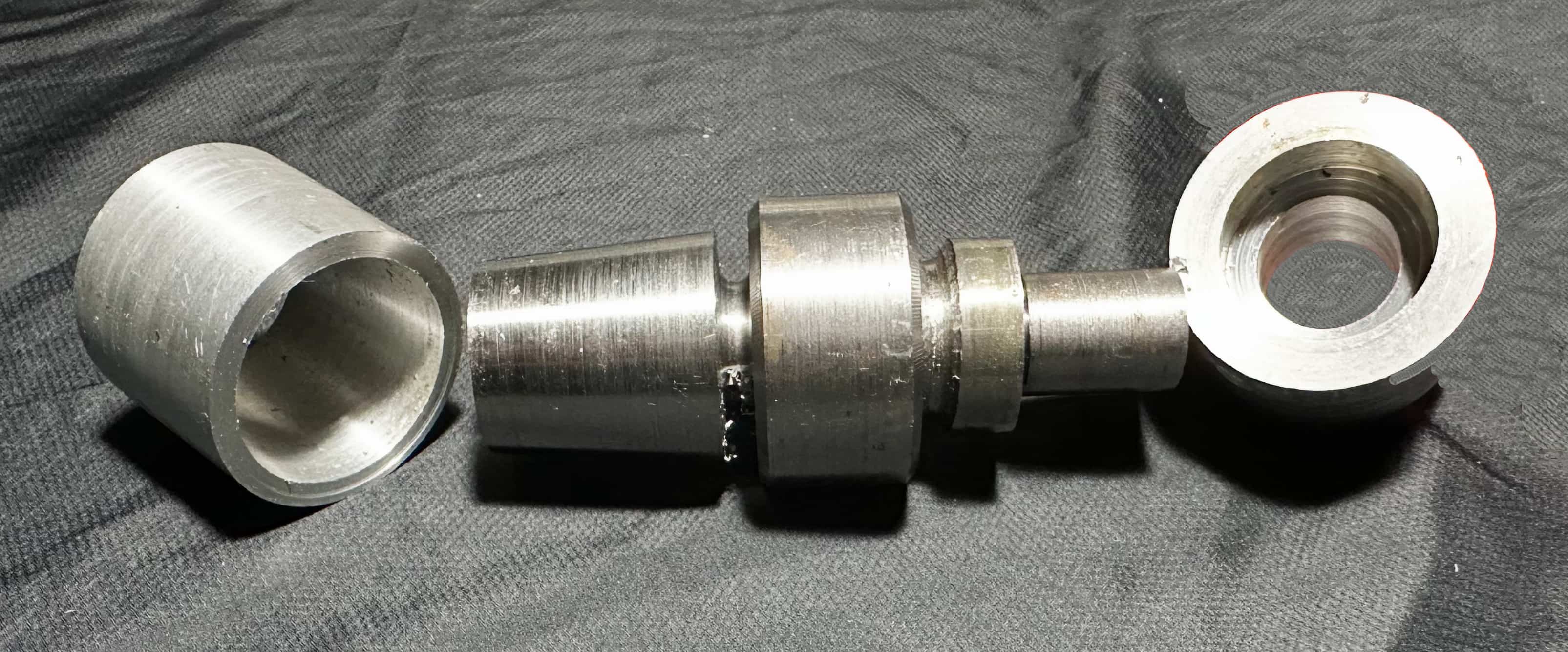

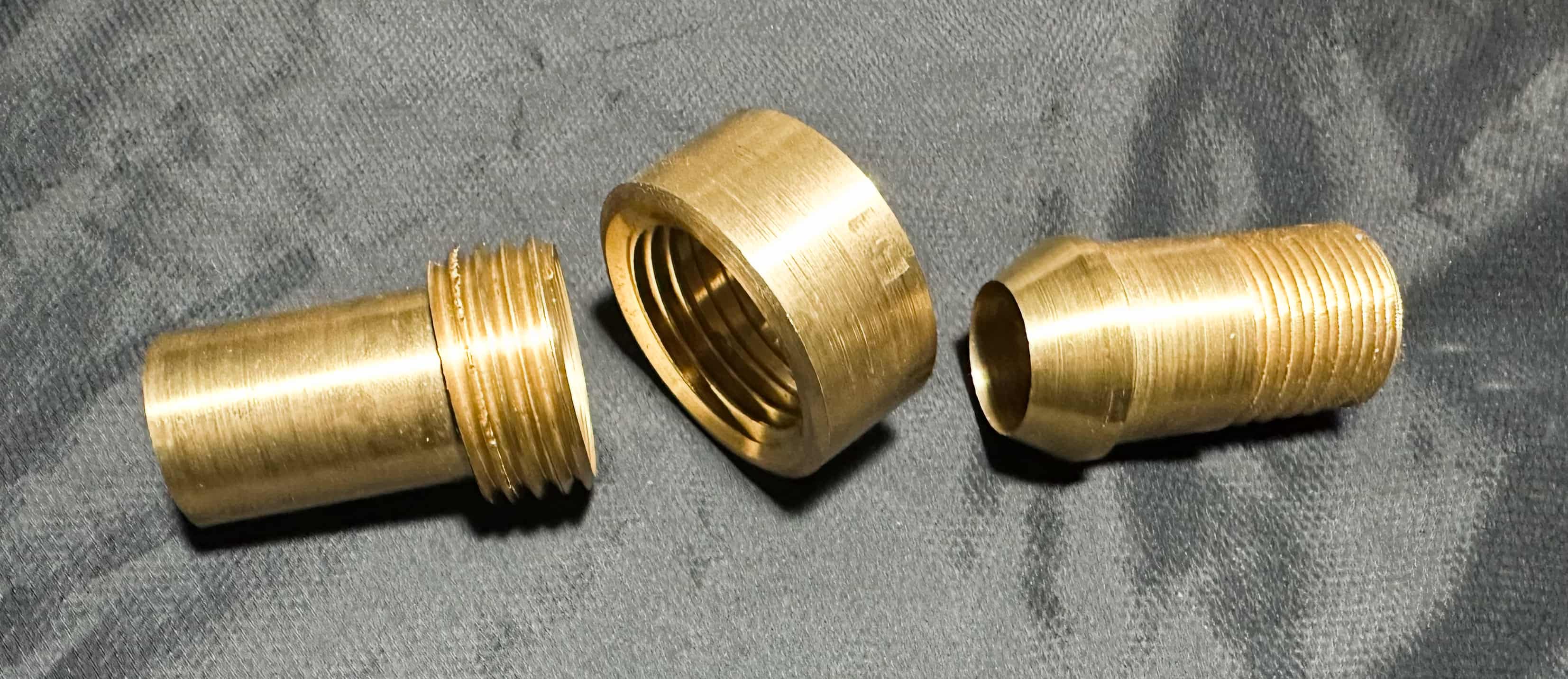

Conjunto torneado — Conjunto desmontado con roscas y asientos cónicos.

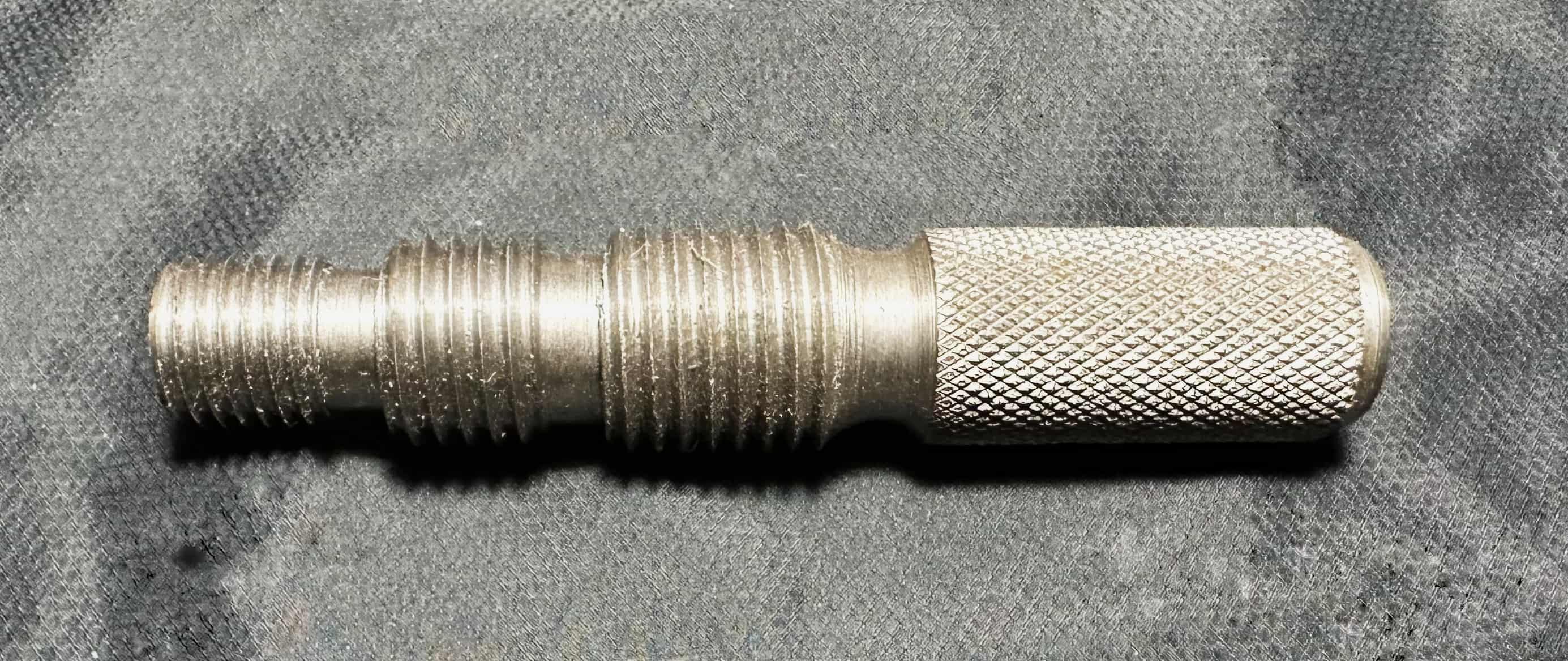

Torno moleteado — Pieza con roscas múltiples y moleteado para manipulación segura.

Torno CNC · Piezas decorativas

Programación y ejecución en torno CNC para obtener geometrías complejas: piezas esféricas, cónicas y formas orgánicas, incluyendo un juego completo de ajedrez.

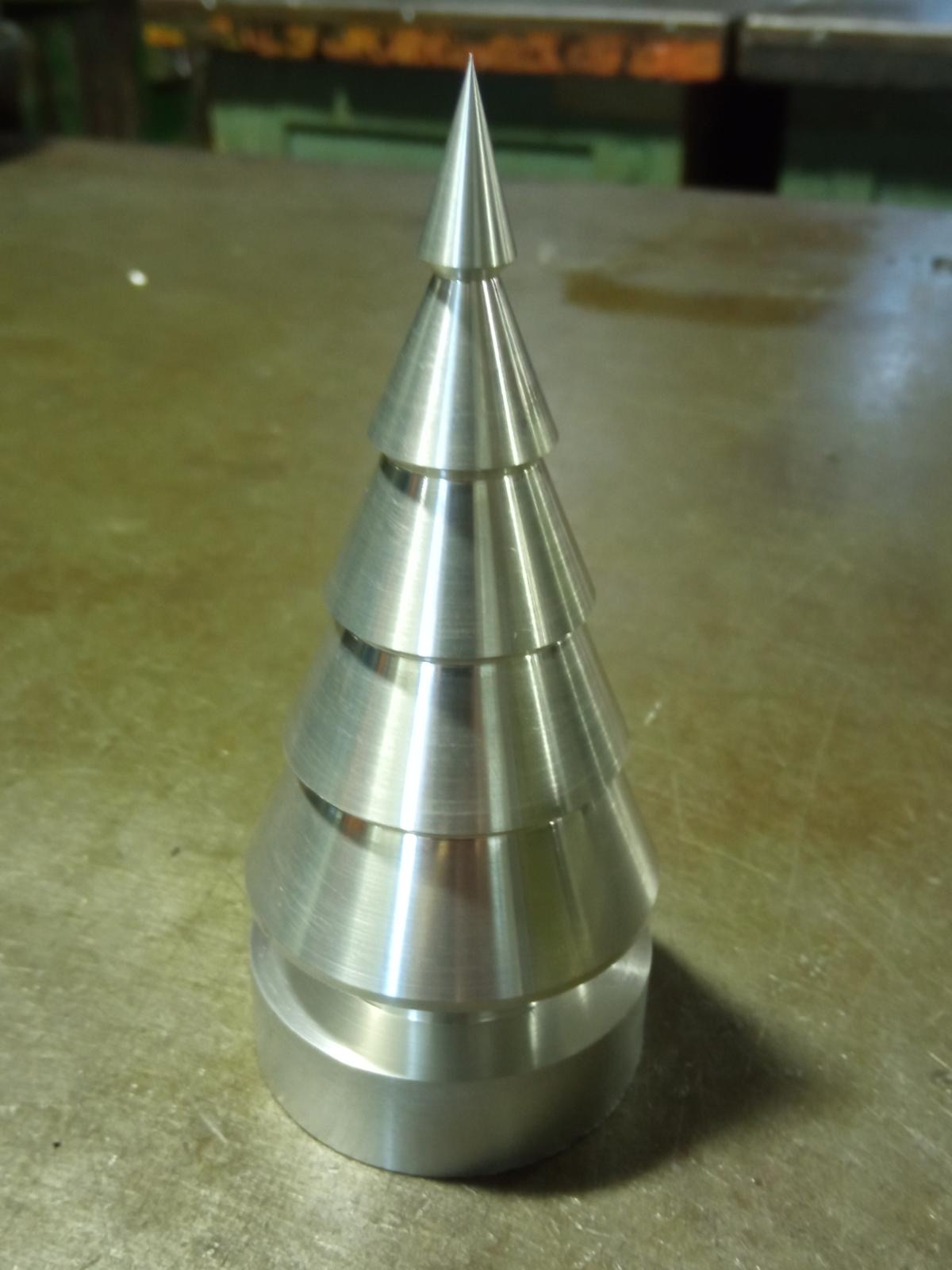

Árbol torneado — Árbol decorativo torneado en varios diámetros.

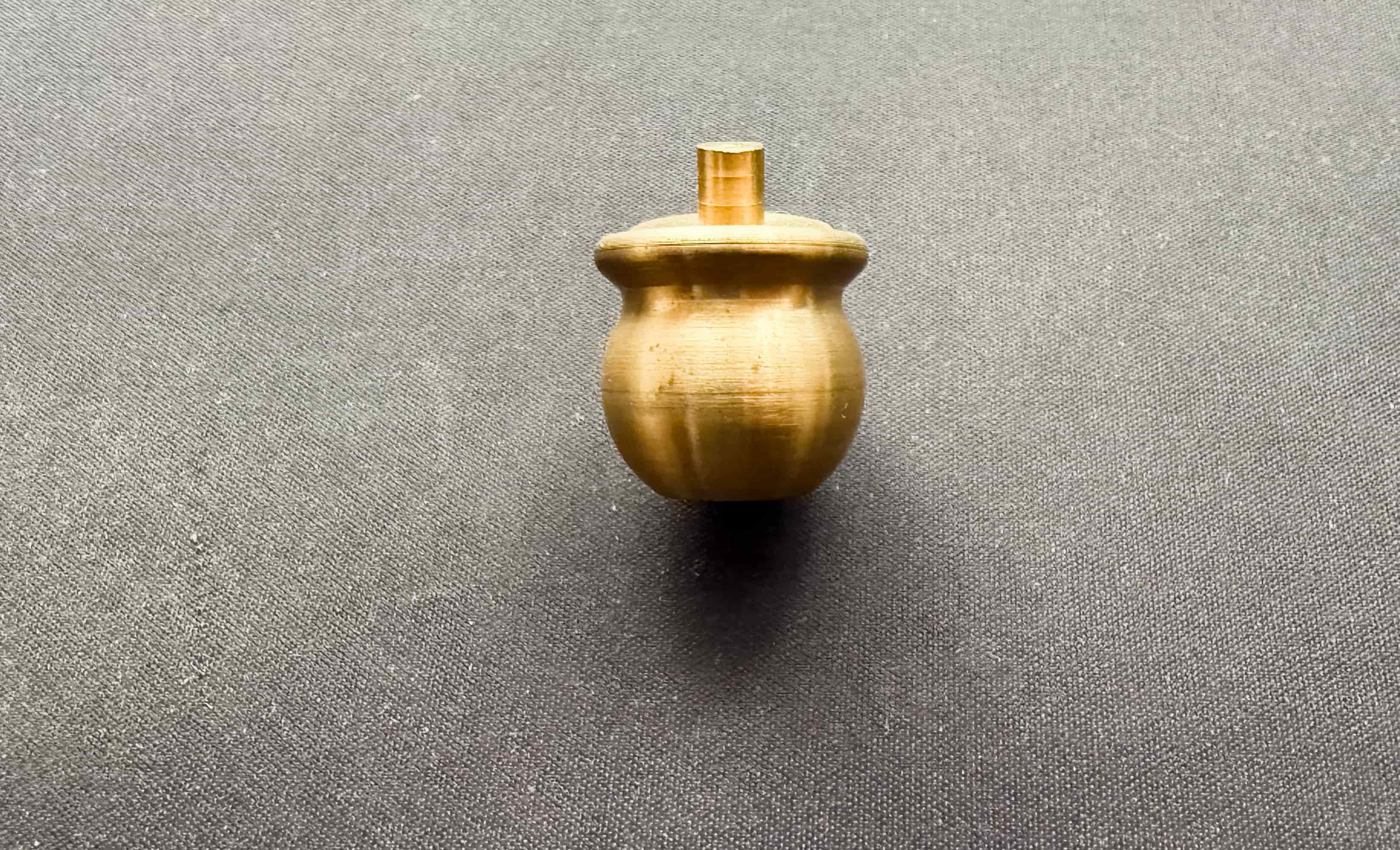

Pieza esférica de entrenamiento con cambio de radios.

Peón torneado — Piezas de ajedrez generadas por programa CNC.

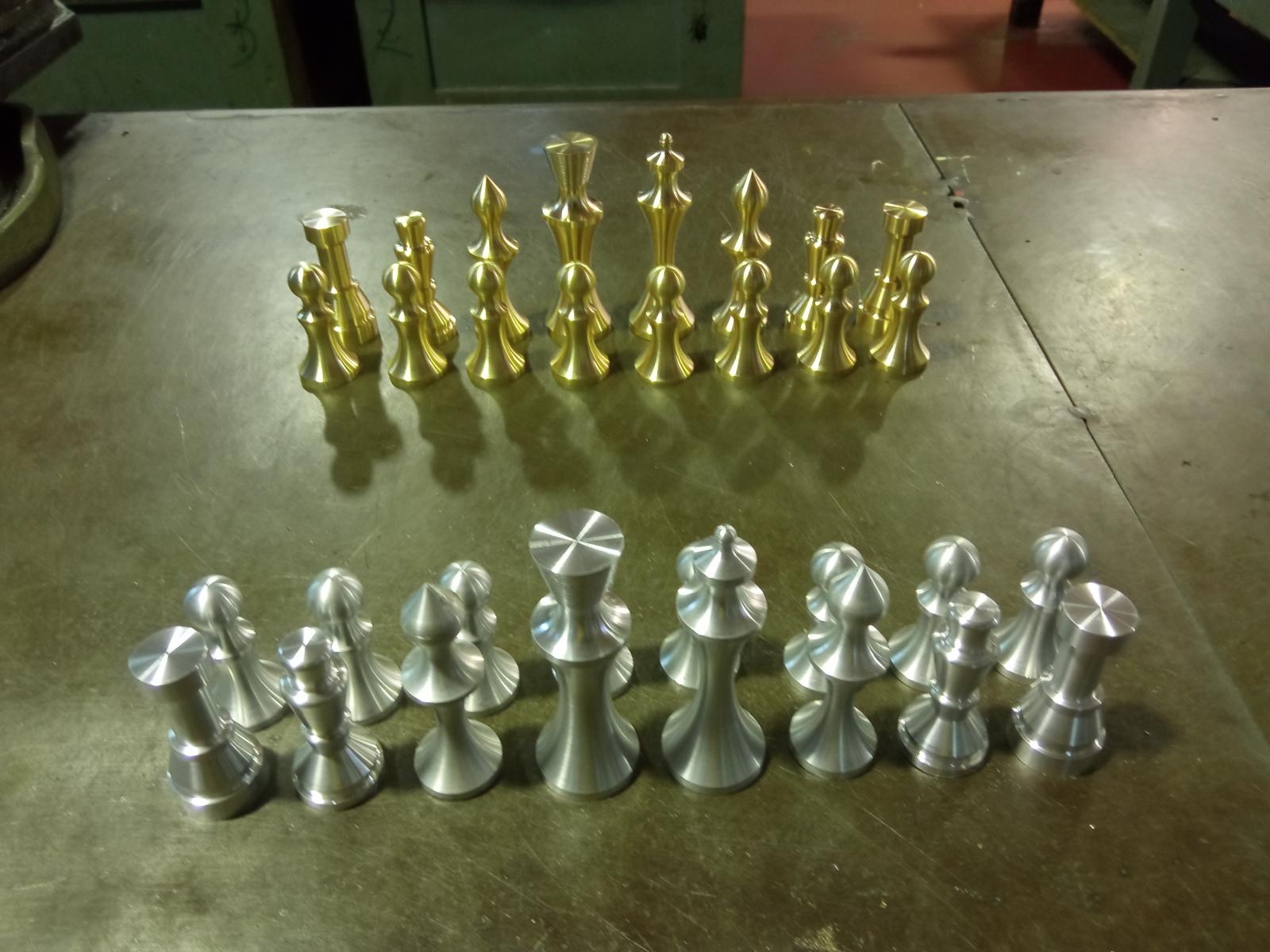

Ajedrez mecanizado — Conjunto completo de ajedrez en aluminio y latón.

Planta automática sostenible premiada

Proyecto final de curso: planta de dosificación automática de pellets y productos reciclables, optimizada para reducir consumos y residuos, premiada por las empresas colaboradoras del CIPFP.

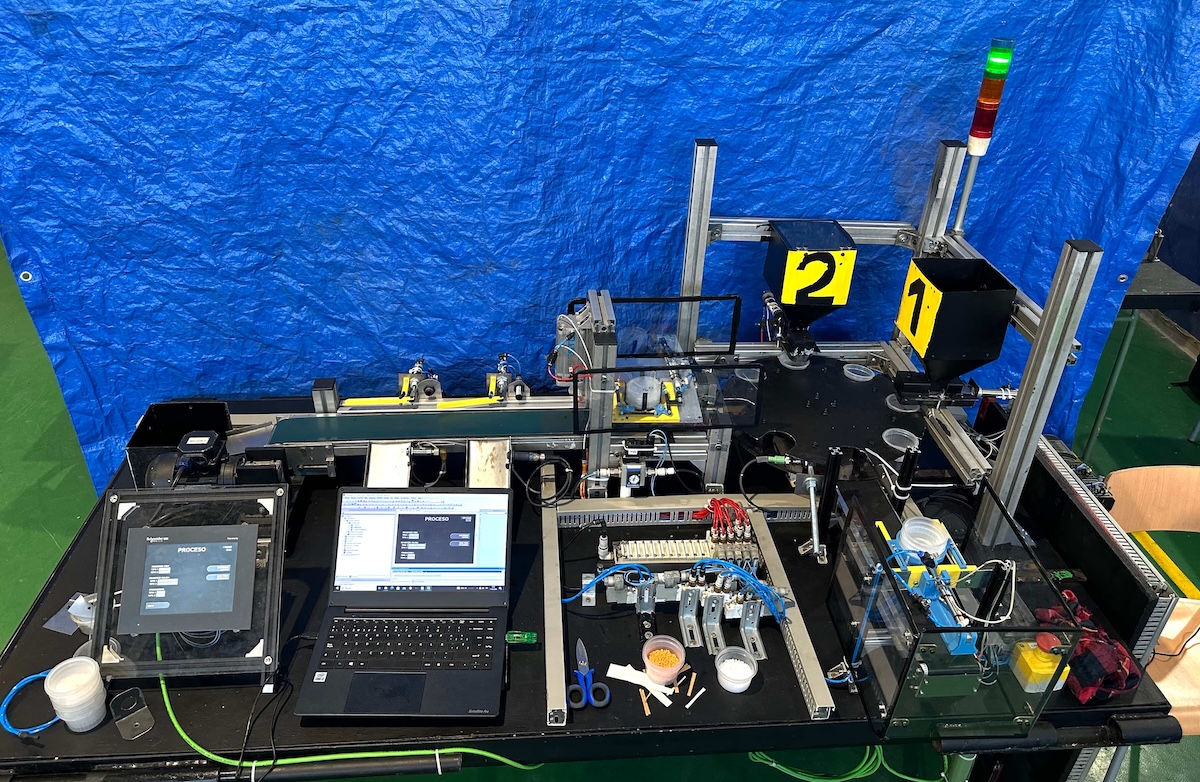

Vista general planta — Vista general de la planta automática en funcionamiento.

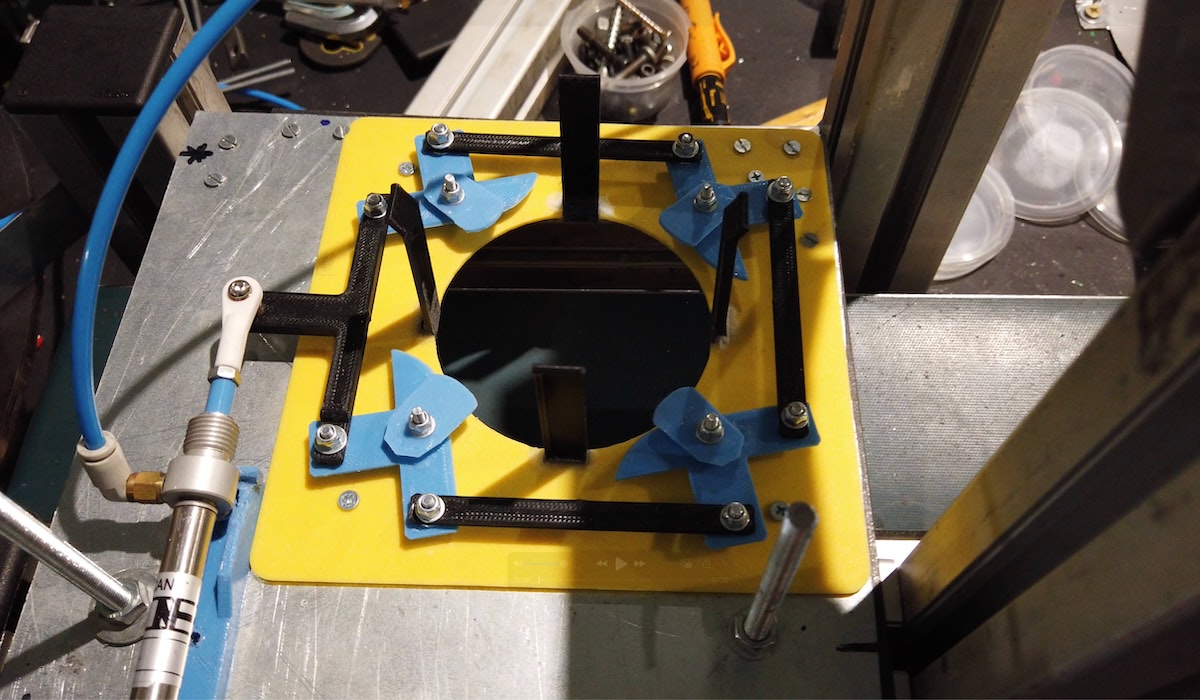

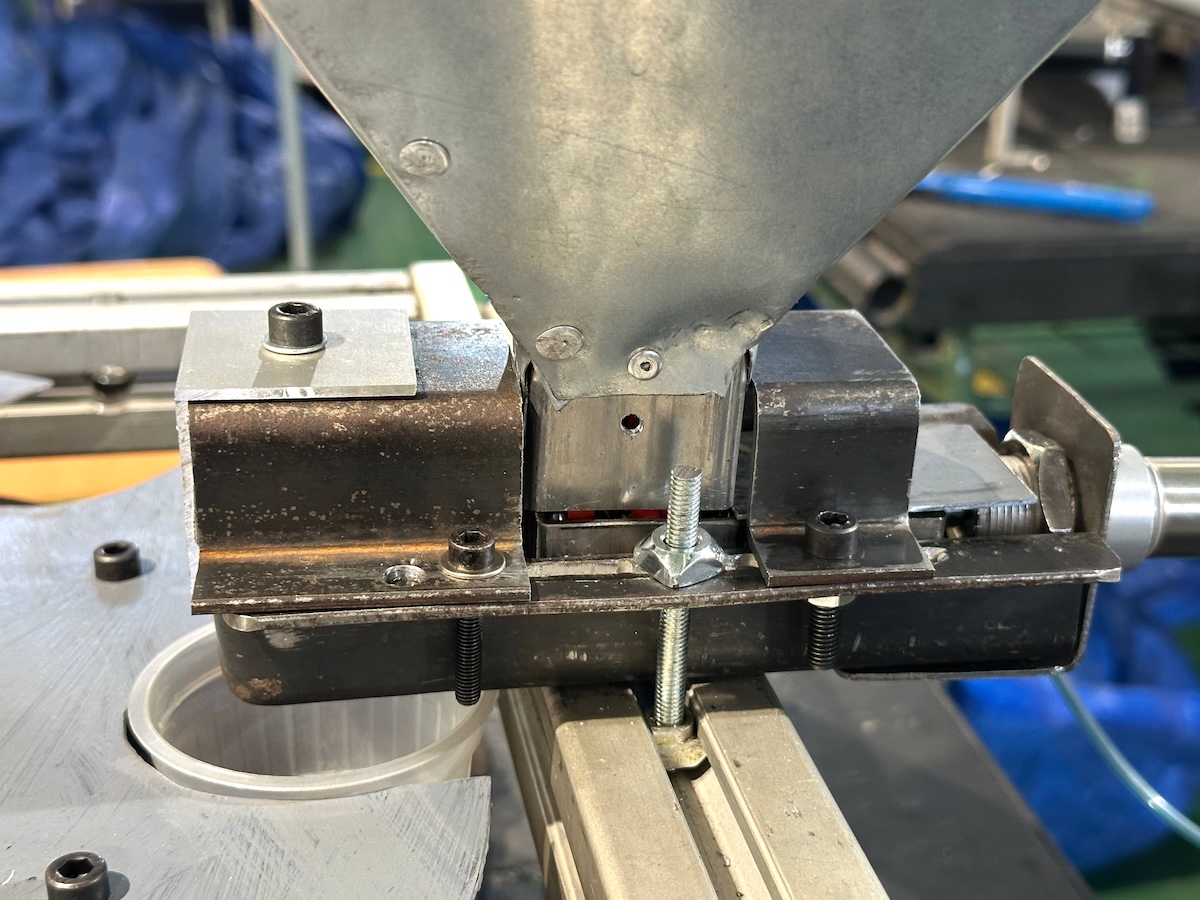

Esquema de posiciones de entrada, dispensadores y salida.

Puntos clave de sostenibilidad

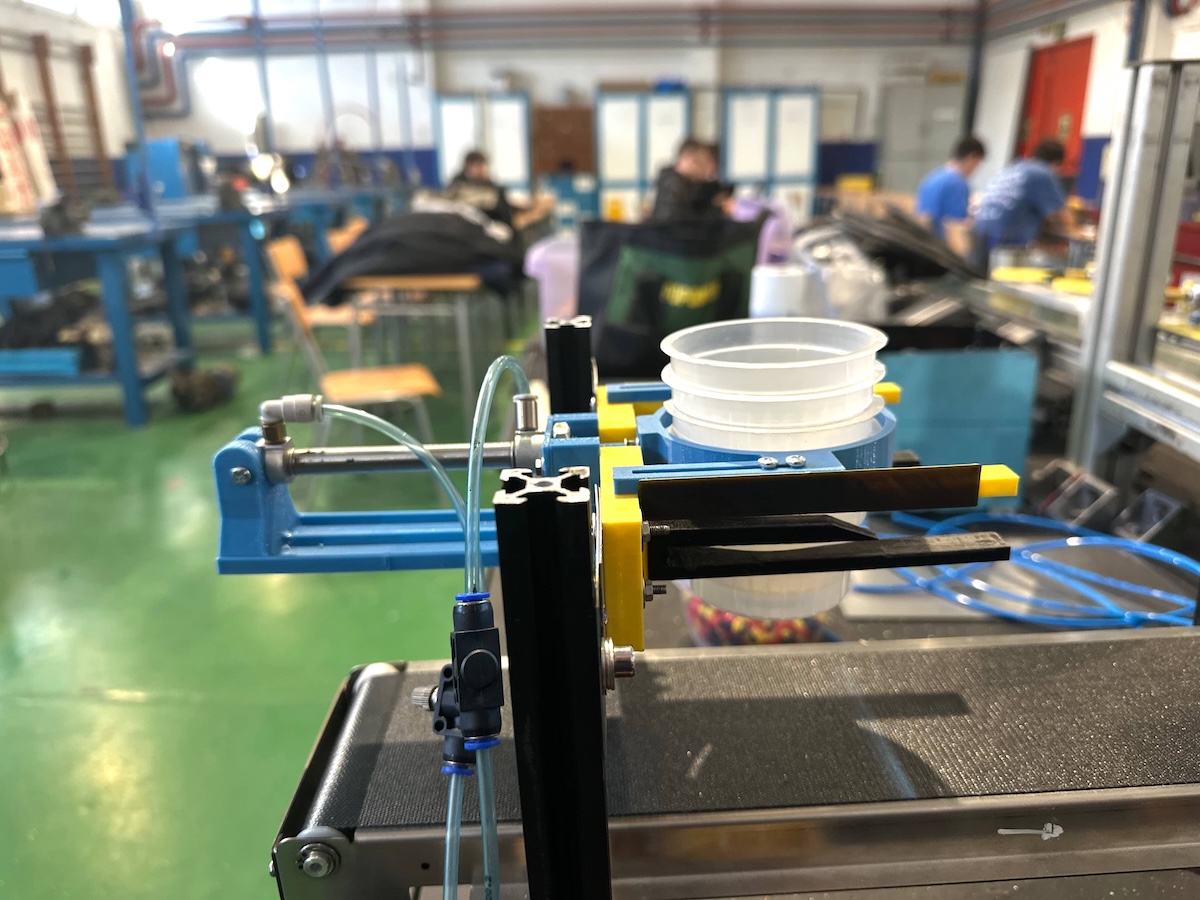

Uso de envases reutilizables y dosificación precisa de pellets.

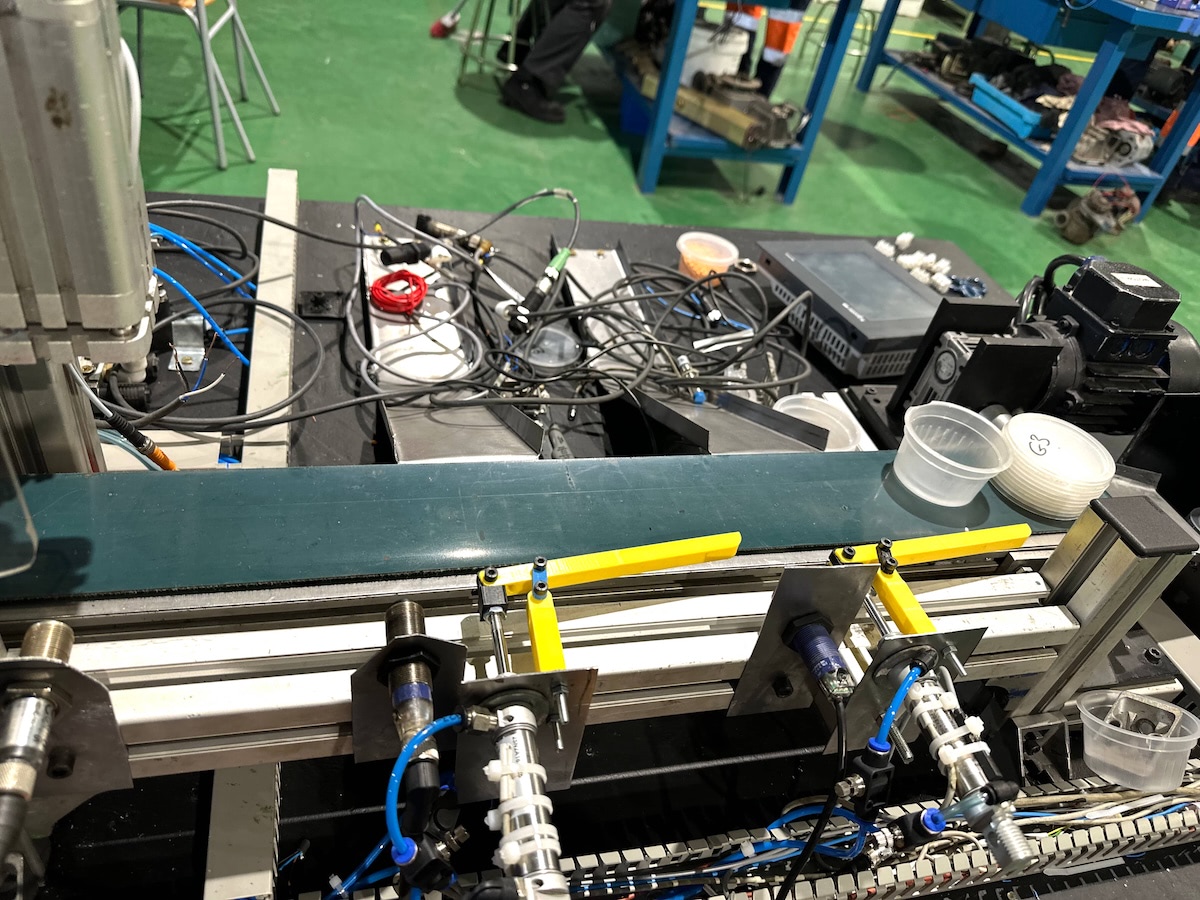

Automatización neumática con sensores optimizados para reducir tiempos muertos.
Estructura modular en aluminio para facilitar el reciclaje de componentes.

Premios y reconocimientos

Los proyectos presentados han sido reconocidos por su calidad técnica, creatividad y enfoque sostenible, obteniendo premios en el ámbito del CIPFP.

Destacan el tablero de ajedrez con piezas realizadas en impresión 3D y torno CNC, y la planta automática sostenible seleccionada por empresas colaboradoras.

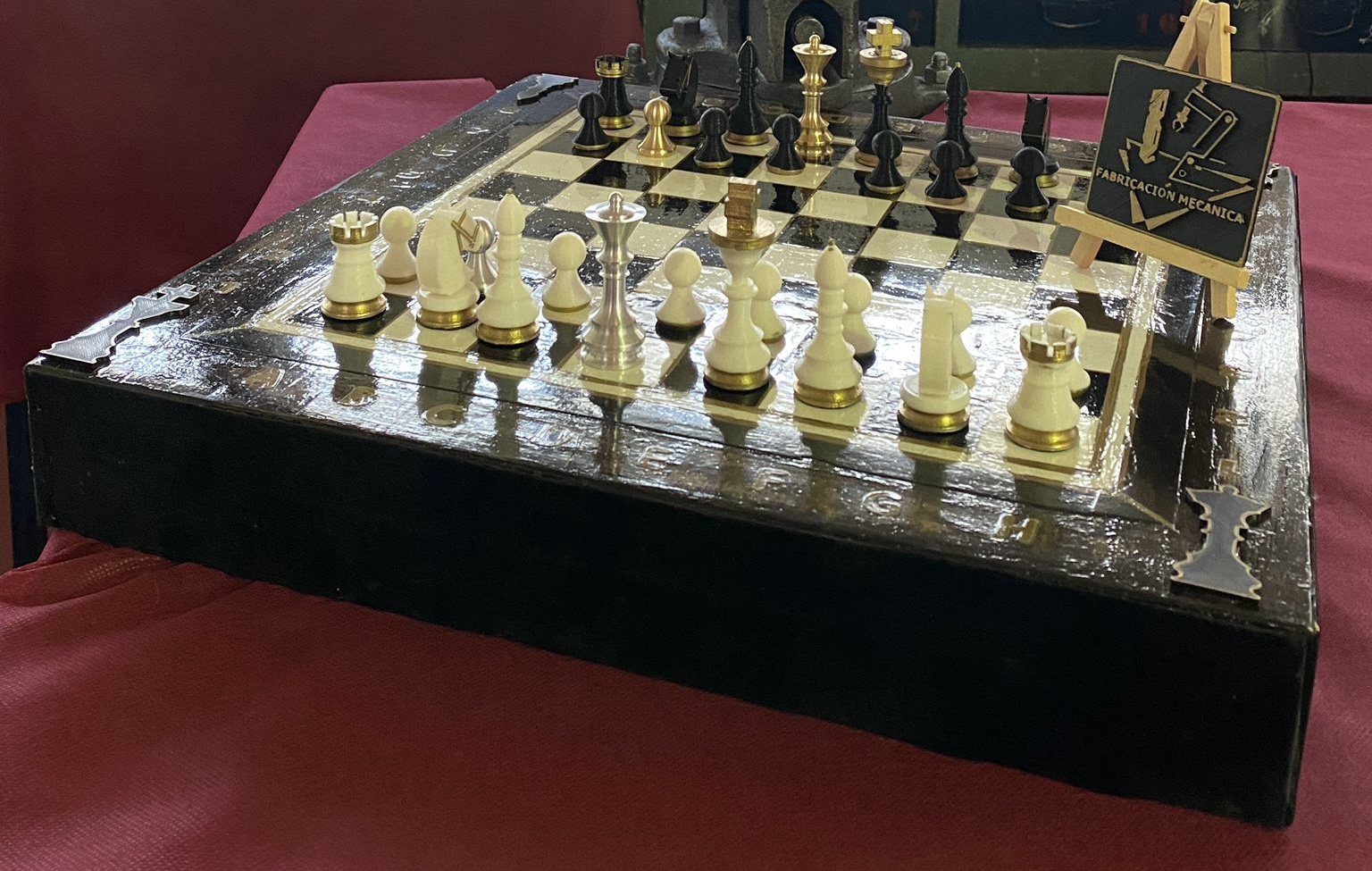

Tablero de ajedrez premiado, combinando impresión 3D, mecanizado CNC y acabados artesanales.
